经济型矩阵

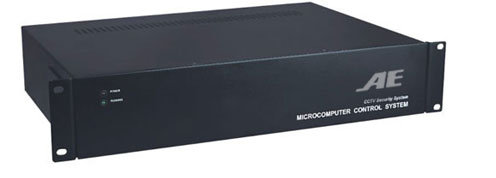

AE2016S经济型矩阵

AE2016S

设备介绍:
◆经济型视、音频矩阵主机采用大规模音视频切换专用芯片作为音、视频切换矩阵电路的多路
多通道切换设备,溶合了先进的矩阵切换技术和计算机技术,可以给用户提供卓越的整体性能。
经济型视音频矩阵主机采用模块化插板结构,具有视频输出、视频输入、音频输出、音频输入
等多种模块化插板,用户可选择各种插板组合成系统所需容量和功能的切换设备。在一个标准
19英寸机箱中实现音频切换、视频切换、报警输入及警后联动录像功能等多种功能,大大简化
了系统的构成,提高了用户系统的可靠性。
◆经济型视、音频矩阵主机具有完备的矩阵切换能力,可以在任意监视器上显示任意摄像机的图
像和监听与之对应的声音,而且这种控制可以通过手动操作和自动切换方式来实现,用户可使
用一个功能完备、按人机工程学原理设计的键盘对系统进行操作和编程。系统中最多可以使用
16个键盘或多媒体终端。
◆经济型矩阵主机通过控制码转换器可直接控制ROBOT、SENSORMATIC等多画面分割录像处理器。
◆配置容量:8、12、16、20、24、28、32、40、48、56、64路输入;2、4、6、8、10、12、16路输出。

◆可选配单路,2路,4路以太网络控制模块:采用RTOS实时嵌入式操作系统,视频压缩标准采用H.264方式;可远程控制设置,全方位管理平台。



设备特性:
◆配置独立键盘,液晶显示屏, 变速操纵杆
◆监视器屏幕无摄像机标题显示
◆单机最大64台摄像机和16台监视器
◆菜单综合设置,中英文菜单显示可选择
◆自由、程序、同步、群组切换多种切换方式
◆视频切换、报警控制一体化
◆控制恒速或变速云台/控制电动镜头
◆内置16路报警输入/2路报警联动输出
◆警后联动视频切换、自动录像
◆兼容多种数字录像机操作

◆模块化结构设计 2U标准机箱



设备参数:

供电电源

<30W AC220V±10% / 50Hz

视频输入

1Vp-p(75欧姆负载,不平衡)

视频输出

1Vp-p(75欧姆负载,不平衡)

视频信噪比

50db(加权)

视频隔离度

50db (加权)

视频带宽

17MHz(-3db)

差分相位

典型值为2%

差分增益

典型值为2%

视频制式

CCIR和PAL制

音频输入幅值

0-2Vp-p

音频输出功率

0.5W(8W)

音频信噪比

48db(加权)

音频隔离度

48db(加权)

音频带宽

20KHz(-3db)

切换时间

<1毫秒

视音频接口

视频:BNC插座/音频:RCA插座

环境温度

-10~55℃

环境湿度

90RH(无凝结)

外形尺寸

483mm(L)×310mm(W)×89 mm (H)

    量

4.2Kg(装满模块的大概重量)



设备尺寸:
